Dus de gradina optimizat , constructie.

Un dus de gradina "clasic"pentru vara e in general ceva nu f greu de realizat daca avem materialele si uneltele necesare . E vorba de o structura  solida [f. solida !],pentru o cabina ce urmeaza sa sustina deasupra un butoi cu apa de greutate apreciabila.

Dezavantaje :
-structura cabinei/suport costa mult
-sentimentul ca avem deasupra un butoi de pana in 200L/kg [e vorba de apa unde 1L =1 Kg] nu e tocmai placut
-iesirea apei se face de la partea inferioara a butoiului unde apa se incalzeste mai greu  , ultima. Acest lucru face ca sistemul sa poata fi utilizat doar in zilele f calduroase iar apa din partea de sus a butoiului [daca se ajunge la ea] poate fi prea calda pentru unii dintre noi. Vedeti desen:

Dar se poate si altfel.
Dusul propus si realizat de mine elimina neajunsurile enumerate mai sus , scazand costurile de realizare.
-Apa calda e colectata de la partea superioara a rezervorului ceea ce face ca timpul pentru incalzirea ei sa scada considerabil
-Butoiul/rezervor este in permanenta plin ceea ce face ca preluarea caldurii sa se faca de pe toata suprafata incalzita.
-Nu mai stam sub un butoi f greu pentru ca acesta e asezat la nivelul solului
-Cabina de dus [grosolana in varianta clasica] nemaifiind si suport pentru rezervor va fi realizata f ieftin si poate avea un aspect placut. Astfel putem avea de la o cabina facuta dintr-o teava 1/2 curbata , cu o perdea de dus in genul cabinelor de proba din magazine pana la o structura permanenta din lemn ,sau policarbonat pe teava de 20x20mm cum e cazul meu.

Cum functioneaza ?

Intai un desen  :

Explicatii :
Dupa cum vedeti in desen totul e simplu si usor de realitat. Apa provenita de la furtunul de gradina se cupleza la robinet printr-o cupla de plastic rapida specifica accesoriilor de gradina

Teava care iese din robinet duce la partea inferioara a butoiului si se prelungeste in interiorul acestuia pe toata lungimea. Se vede in desenul 2. Aceasta prelungire a tevii interioare butoiului impiedica formarea unui circuit scurt de trecere a apei prin butoi.

La partea superioara a butoiului rasturnate infiletat un racord pentru tub pexal ce duce la para de dus.


Functionare :

-Cuplam furtunul de gradina si deschidem robinetul cabinei umpland rezervorul  pana incepe sa curga dusul. Apoi inchidem robinetul si decuplam furtunul. Acest lucru il facem o singura data la inceperea sezonului cald
Dupa ce apa s-a incalzit pana la temperatura pe care o dorim [probam cu mana pe butoi], cuplam furtunul de gradina si deschizand robinetul cabinei vom avea apa calda la dus.
-La final inchidem robinetul si decuplam furtunul.
Cateva precizari:
-Nu e nevoie sa incalzim tot rezervorul daca urmeaza sa faca dus 1-2 persoane iar butoiul e de 200l
-Butoiul cel mai bun e de tabla cu doua busoane dintre care unul are filet de 3/4  si unul are un capac filetat cu garnitura. In acest capac am dat gaura pentru niplu 1/2 caruia i-am pus o garnitura si l-am strans pe partea celalta cu un stutz pentru furtun filet interior.
La partea superioara a butoiului va ramane o mica zona cu aer ce poate fi eliminat de catre perfectionisti printr-o mica gaura obturata apoi cu un bat de chibrit sau se poate folosi o valva auto cu capac ori o piesa facuta special la strung , pentru cei mai pretentiosi. Eu am lasat aerul acolo deocamdata iar randamentul e f bun si asa.
-Asezarea butoiului trebuie sa tina cont de traseul soarelui fara opturari/umbriri
-Culoare cat mai inchisa fara a depune un strat prea gros de vopsea
-In sezonul rece se goleste butoiul
-Nu e nimic sub presiune !
Butoiul sta pe orizontala  [dar nu e obligatoriu], fiindca asa expune soarelui cea mai mare suprafata


Cateva fotografii:

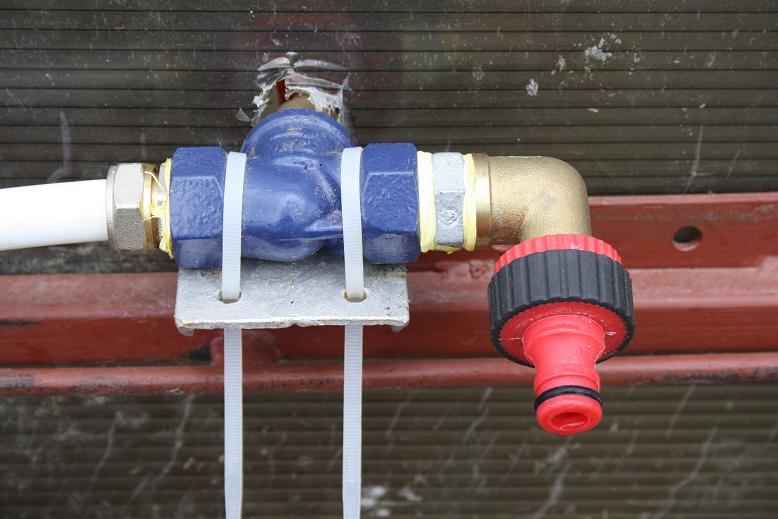

In partea exterioara a cabinei se vede robinetul cu stutul de cuplaj rapid pentru furtunul de gradina

cu furtunul cuplat


Legaturile intre butoi/robinet/dus


Vedere de ansamblu. Stalpii din fata cabinei vor sustine un gard din lemn prevazut cu o poarta/usa pentru acces in cabina

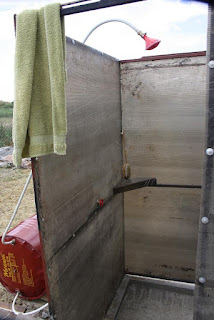

In interiorul cabinei pe peretele din stanga in imagine se vede rozeta robinetului la acelas nivel cu raftul din policarbonat. Dusul propriuzis foloseste capul de la stropitoarea de gradina
Cabina are 120cm pe 120 cm cu inaltimea de 2m. Policarbonat fumuriu de 4 mm pe structura din teava patrata 20x20mm. Prindere cu popnituri.
Cadita e din beton armat.
Teava pexal ce duce la dus e prinsa de cabina [de rama 20x20mm] cu un colier de plastic.
Asta e ce am dorit noi dar cabina poate fi facuta mult mai simplu neavand nimic de sustinut si se poate afla la distanta apreciabila fata de butoiul rezervor. Daca un copil deschide robinetul cand instalatia se afla la incalzit nu se intampla nimic neplacut
Simplitate  , costuri scazute -se pot folosi chiar si furtune cu stutz in loc de pexal daca e nevoie.  Fara sudura daca se opteaza pentru o cabina din lemn sau gen "cabina de proba" , incalzire rapida , nimic sub presiune sau rezervor deasupra capului deci pericol zero sant cateva din avantajele acestei constructii care in varianta cu cabina simpla poate deveni si mobila in caz de rearanjare a curtii
