Translate

vineri, august 21

Soba/centrala-racheta 4. Concluzii.




Astazi am terminat testele de functionare si consum pentru soba/centrala/racheta.

Datele sant urmatoarele :

1-centrala functioneaza indiferent de temperatura de afara, fara sa scoata fum si fara rabufniri chiar daca e vant puternic. Astazi a fost mai rece dar am facut primele teste acum o saptamana cand afara erau 30 grade si arderea a fost perfecta.

2- primul test a fost facut cu lemne de brad iar volumetric consumul a fost de 6 ori mai mic decat la soba clasica in acelas interval de timp. Nu discutam inca de temperatura obtinuta in instalatie ci doar de faptul ca la foc maxim  consumul e incomparabil mai mic.
Totusi asa cum se stie nu exista o constanta perfecta in arderea cu lemne. Lemnele stau vertical in focar si coboara singure pe masura ce ard insa raportul dintre sectiunea lemnelor si spatiul prin care trece aerul se modifica , iar acest lucru  influenteaza arderea. Asa se face ca e nevoie destul de des de rearanjarea lemnelor  ori adaugarea cate unui letz in asa fel incat arderea sa ramana optima. Variatia tirajului duce la schimbari de temperatura in instalatie si implicit in locuinta. De asemeni daca tirajul nu e destul de puternic exista riscul ca focul sa urce pe lemne generand fum.  Acest neajuns se poate elimina  usor prelungind in sus gura de alimentare dar solutia corecta trebuie gasita in faza de proiectare prin dimensionarea corecta a focarului si a  gurii de alimentare .

  • Soba racheta functioneaza eficient cu acest tip de combustibil dar necesita grija cuiva care sa o deserveasca destul de des diminuind astfel confortul.
.Arderea lemnului brut  ramane una dintre cauzele defrisarilor masive de la noi din tara ce au inceput sa se vada si  in zona in care locuiesc.Aceasta centrala este reactia mea la dezvelirea soselelor de arborii dadatori de umbra in zona Dobrogei






3- Sunetul generat de ardere nu este suparator.
Daca accesul aerului pentru ardere [tirajul] se face prin usita focarului se poate vedea flacara tot timpul.  Lipsa acestui lucru era unul dintre minusurile sobei racheta.



4-Arderea cu peleti elimina dezavantajele folosirii lemnului mentionate la pct.2 si ne ofera in plus putere calorica mai mare si un volum redus al combustibilului depozitat [umiditate 8% + presare]. Se elimina de asemenea munca fizica pentru taierea si spartul lemnelor ce in cazul sobei racheta e destul de laborios, dispar aschiile din casa de pe podea
Pretul mai ridicat al peletilor este compensat din plin de consumul mic al acestui tip de soba ajungand in final la costuri mai mici decat in cazul lemnului ars in soba clasica. Sigur ca pentru a arde peleti e nevoie de un arzator dedicat acestui tip de combustibil dar asta nu e un lucru dificil de realizat. Eu am construit doua ce au functionat perfect de la prima incercare. Au fost realizate din sarma de 4mm si cu ele se pot arde de la  peleti pana la resturi vegetale tocate sau PAL maruntit  ca in imagine :



Puterea mai redusa a cestui tip de arzator ce-l face mai putin agreat de catre constructorii de sobe pe peleti in favoarea celor cu plita sau tiraj fortat se datoreaza formei focarului si nu arzatorului in sine.
 In imaginea de mai jos se poate vedea cum am marit suprafata de ardere si implicit puterea arzatorului doar prin modificarea raportului dintre laturile focarului la o aceiasi sectiune a sa. Mai precis e vorba de canalul orizontal dintre focar si canalul ascendent ce la mine are dimensiunile de 140mm latime si 70mm inaltime avand astfel o sectiune mai mica [obligatoriu] decat canalul ascendent si burlanele de evacuare ce au 113cmp


Va puteti intreba de ce la  focarul inalt zona ce arde nu se ridica pana sus.
-Datorita conicitatii arzatorului fara de care nu vom avea o curgere eficienta a peletilor in arzator ,sau din rezervor in arzator Gura de curgere a rezervorului are 50mm si ca sa incapa in partea superioara a arzatorului acesta va avea 60mm la interior , dublu decat la partea inferioara.

In sectiune verticala unul dintre arzatoare arata astfel:

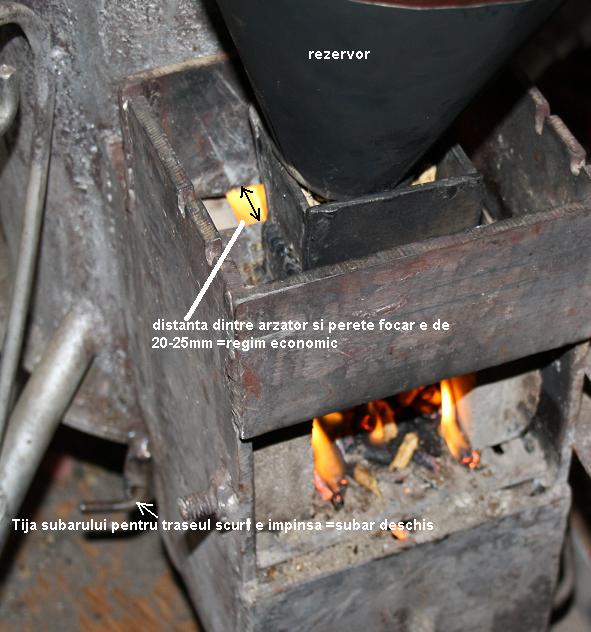

In partea de jos a imaginii se vede arzatorul din desen iar deaupra sa alimentatorul. In stanga imaginii este un alt arzator pentru peleti de 8mm ce are rezervorul/alimentator atasat permanent. La acest ultim tip de alimentator e nevoie ca partea superioara sa fie inchisa cu un capac altfel existand tendinta de a se comporta el insusi ca o soba racheta , in schimb nu exista riscul blocarii peletilor in coborare.

Alimentarea se face automat.  Pe masura ce peletii ard ,din rezervor coboara alti peleti actionati de gravitatie.


Rezulta foarte putina cenusa datorita arderii aproape complete.

5 - Functionarea instalatiei de calorifere prin gravitatie s-a dovedit a fi posibila si la o temperatura exterioara de 25 grade , lucru ce in versiunea cu soba clasica nu era posibil pentru ca apa ar fi fiert imediat. Explicatia  deriva din modul de preluare a caldurii in cele doua cazane :

-La centrala clasica flacara bate pe fundul cazanului ca sa arda gudronul ce altfel s-ar fi depus tramsformandu-se intr-o iozolatie dar si pentru a prelua maximum de energie termica de la flacara. Transferul termic este f. bun insa functionarea prin gravitatie la temperaturi exterioare de peste 5 grade nu este posibila tocmai datorita randamentul ridicat ce genereaza o zona f fierbinte la partea de jos a cazanului unde se poate produce vaporizarea. Din acest motiv am montat pompa de recirculare ce foloseste mai ales atunci cand nu e suficient de rece pentru ca termosifonul sa functioneze. Concret ,caloriferele nu reusesc sa cedeze suficienta caldura pentru a crea o scadere de temperatura pe lichidul din retur fata de care apa incalzita [f. repede in cazanul clasic], sa fie mai usoara si sa se ridice inainte de a incepe firberea.


-La centrala racheta flacara si aerul cald urmaresc conturul cazanului fara insa a genera puncte f. fierbinti.

 Am facut aceasta alegere constructiva pe de o parte fiindca nu mai e nevoie de arderea gudronului ce nu mai exista in noul sistem  si pe de alta parte a existat dorinta de a nu mai folosi pompa de recirculare dependenta de curentul electric, ce iarna e furnizat cu sincope. Nici consumul pompei nu e de neglijat atunci cand ne gandim sa asiguram energia electrica a locuintei dintr-o instalatie eoliana.
Centrala racheta a fost gandita pentru o functionare permanenta ce va asigura o temperatura constanta in locuinta iar acest lucru e posibil datorita faptului ca alimentarea se face la intervale mari ce depind doar de capacitatea rezervorului si de consum, care e e destul de mic. Functionarea permanenta elimina necesitatea unei puteri mari care sa ridice cat mai repede temperatura in instalatie iar acest lucru scade si consumul.
6- In concluzie , randamentul ,consumul si comportamentul noii centrale sant conform asteptarilor , insa constructia unei astfel de instalatii e ceva mai complexa decat o centrala clasica iar unele date trebuiesc gandite exact pentru un anumit tip de combustibil cu care va functiona optim. De ex eu am hotarat de la inceput ca voi folosi peleti iar gura de alimentare 120x140mm [f. mare pentru alimentarea cu lemn a unei sobe pe burlan de 120mm], are acesta dimensiune pentru ca 60% din sectiune e ocupata de arzator.
In cazul alimentarii cu lemn puteti vedea pe net' constructori de sobe racheta ce au proiectat o gura de alimentare/focar prea mare fiind apoi nevoiti sa-i micsoreze sectiunea prin adaugarea de caramizi.
Inventatorul sobei racheta spune despre aceasta sectiune doar ca trebuie sa fie cat mai mica.
Eu spun ca in cazul alimentarii cu lemn nu trebuie sa depaseasca sectiunea canalului orizontal care la randul lui trebuie sa fie mai mic in sectiune cu 10-15% decat burlanele de evacuare.
Inca un amanunt. Dpmdv soba racheta e o instalatie de incalzire cu tiraj fix [mai ales cand arde lemn brut] si din acest motiv dimensionarea ei trebuie sa tina cont de puterea necesara in functionare normala fara supra sau subdimensionare , orice schimbare a tirajului in sensul scaderii afecteaza calitatea arderii si implicit randamentul. Se poate insa varia cantitatea de caldura furnizata prin folosirea diferitelor sorturi de lemn.

In cazul peletilor puterea calorica e cuprinsa intre 3000 si 5000 kcal/kg functie de materiile prime folosite iar  arzatorul poate fi ecranat la partea superioara cu un subar de tabla pentru a-i scadea suprafata activa.
Consumul e intre 0,75 si 1,5 kg/h.
Nu va faceti calcule ce au ca baza pretul peletilor de la magazinele mari [10 mil/t] fiindca puteti gasi cu putina cautare pe net la 5-7 mil/t direct de la producatori.

Urmeaza sa mai fac o priza de aer in apropierea sobei montand in perete un tub de 100mm. E importanat ca aerul necesar arderii sa fie absorbit de soba din imediata vecinatate si nu din coltul celalalt al camerei, lucru ce ar genera diferente mari de temperatura in diverse puncte ale incaperii.


Sa nu uitam ca ne putem incalzi cu peleti sau salcie energetica fara a fi nevoie sa doboram copaci special pentru asta

Salcia energetica are o productie de 20 t. masa lemnoasa la hectar e cultura perena [25 ani] ,regenerabila ,cu o crestere f. rapida. Acesta este combustibilul ideal pentru soba /centrala racheta proiectata sa functioneze cu lemn. In unele zone ale tarii se gaseste asa ceva de cumparat pentru ca s-au infiintat culturi ce-si dovedesc din plin rentabilitatea
 In martie la sfarsit am plantat la mine in curte 240 fire [fac din ele un foisor] iar acum cele mai lungi au 2,5m.











sâmbătă, august 1

Soba/centrala-racheta 3

   Centrala cu functionare de tip soba racheta se afla in constructie. A trebuit sa regandesc proiectul datorita costurilor materialelor pe care nu le-am mai gasit la fier vechi . Doar pentru o teava de 219mm diametru si lungime de 750mm [exteriorul bazinului]  m-i s-au cerut sume intre 500 si 700 ron  ,in Galati ,la intermediarii de tevi folosite ce au anunturi pe OLX..

Pana la urma am refolosit o teava pe care o aveam dar care a trebuit recompusa din bucati si care a devenit corpul unui nou proiect ,imperfect, dar mai ieftin si mai simplu.. Astfel costul total se ridica la aprox 300 lei ,inclusiv electrozii si discurile pentru flex.



Tablele necesare pentru aceasta constructie se pot vedea in desenul de mai jos . In plus mai sant necesare doua bucati de burlan [iesiri horn]  de  " fi" 120mm cu grosimea peretelui de 2mm si lungime de 100mm fiecare [eu le-am facut din tabla dreapta de 2mm indoita la ciocan] si capacele rotunde din tabla de 6mm plus picioarele sobei





Tablele din partea stanga a desenului si a fotografiei, sant pentru bazin [serpentina] , iar celelalte sant pentru focar ,cenusar.
Au costat 28E+tva si transport , comandate pe  olx  de la userul  "debitaretabla.ro"
Electrozii folositi pentru bazin sint E 6013 de 2,5 mm, cumparati de la Dedeman





Corpul sobei era gata de cateva zile cand au sosit tablele comandate si nu am rezistat tentatiei de a-l da cu bronz intre timp. Asi fi vrut ca soba sa fie neagra insa vopseaua pentru tobe de esapament face miros urat in casa cand soba se incalzeste si in plus se scorojejte repede , asa ca bronzul a ramas singura posibilitate.




mai sus se vad focarul si cenusarul finalizate

Corpul centralei /racheta finalizat si amplasat pentru teste in locul centralei clasice. Mai am de facut cazanul si racordarea la instalatia de calorifere cu  functionare prin gravitatie.

vineri, iunie 19

Varsta serviciului

Sunetul stiloului cazut pe podea trezi parca din inertie cuplul ce pornise de ceva timp discutia calma dar contradictorie. Ideile erau simple , pozitiile similare fata de subiect, insa in privinta unui detaliu, a varstei serviciului ,nu reuseau sa se puna de acord.
Camera in care cei doi dezbateau din nou un subiect pe care societatea reusise de mult sa-l puna la punct nu avea nimic deosebit. Mobilierul minimalist si modular  la fel ca aproape tot ce-i inconjura era produs numai din plante cultivate de om. La fel hainele, hrana si implicit energia celor doi.

-Poate ca varsta devenirii nu trebuie grevata de posibilitatea serviciului insa e la fel de posibil ca tocmai la aceasta varsta omul sa poata evolua mai usor ajutat de apartenenta la un grup , indiferent de genul de relatie lucrativa care-i uneste.In fond copilul mic are o varsta a invatarii ce nu poate fi inlocuita cu succes de nici o alta perioada a existentei. Daca despartirea obligatorie a Devenirii de Serviciu din acest moment impiedica modelarea spre socializare a  individului ? Simpla idee a unei interdictii e demolatoare pentru libertatile hotarate deja.Avem o singura data varsta ....

-Scuza-ma ca te intrerup insa exercitiile care s-au facut nu au confirmat argumentele tale.

-Sigur ca nu . Stim cu totii acest lucru insa oamenii se schimba. Generatiile nu seamana una cu alta , ceea ce e  acum banal in urma cu doar cateva decenii era de neconceput. Poate ar trebui reluate exercitiile la fiecare generatie, poate ca nici ...

-Costa f. mult !
Societatea actuala are limitele ei in privinta cheltuielilor publice , mai ales daca exercitiul anterior a infirmat necesitatea lor

-Santem sociologi nu economisti.  Sa recapitulam situatia de ansamblu ,..poate ne scapa ceva si peste cateva zile e votul.

-Sa recapitulam ce ?

- Totul ! Sau ma rog tot ce tine de aceasta problema.

-Bine:
 Nu exista ministere ci consilii de breasla iar la votul pe probleme sociale ,de ex,  participa doar licentiatii in domeniu cum e si cazul nostru ,de acasa , prin mail ,oricand e o problema ce depaseste atributiile functionarilor . Nu exista gvorum , reprezentativitate, ci doar drept de vot.  Guvernul pune in acord  hotararile consiliilor de breasla cu acordul acestora Opinia mea si a ta conteaza pentru ca oricand o ideie noua poate convinge si schimba felul votului majoritar prin forumul de dezbateri.
Oamenii au renuntat la bunurile materiale ce nu le erau cu adevarat necesare degrevand societatea de un efort urias pentru realizarea acestora

-Eu n-as fi folosit chiar cuvantul "urias" ,da' ma rog daca tie iti place..

-Da' tu cum ai fi zis ?  Enorm , mondial , impovarator, cataclismic,...

-Inutil !
 Inutil as zice. E suficient ! Amploarea acestui efort inutil o stim cu totii asa ca accentul trebuia sa cada pe motivatie care in acest caz nu exista daca eliminam starea de concurenta..

-Bine. Inutil sa fie, daca vrei tu. Continui :
Nu uita totusi ca eu ,ca femeie, nu am tot timpul din lume pentru a filosofa degrevata de problemele cotidiene ca tine si astfel i-mi permit luxul de a nu cantari cate o saptamana fiecare silaba debitand uneori ..

-Scuze ! E bine urias ! Greseala mea . Putem continua ? Scuze am zis !!!
..................................

-Renuntarea la nenumaratele asazise bunuri de intaietate , de non-confort ,sau de particularizare, ce impovarau societatea prin consumul de energie , necesarul de materii prime ca si timpul necesar pentru a le produce , a dus la o relaxare.
Oamenii nu au mai fost nevoiti sa munceasca  tot parcursul vietii ci doar o foarte scurta perioada  , la alegere, in principal  in domeniul proiectarii si programarii  masinilor.

-Ei vazi ,..acest " la alegere " e cheia discutiei noastre. Nu exista criterii ci doar bunul plac. Este ?

-Criterii egal constrangere si inadegvare. Cineva poate la varsta de 10 ani sa programeze un avion automat mai bine decat s-a facut pana acum ,in timp ce altcineva e posibil sa nu-i inteleaga copilului in cauza niciodata  munca. Nevoia ta de control si de siguranta legislativa te face sa pari mai degraba finantist decat sociolog !

Aici cazuse stiloul din mana barbatului ce-si dusese instinctiv palma la frunte bucuros ca sotia-i pusese dinainte pe masa primul fel de mancare aburinda. Lucrasera demult amandoi cate un an in programare. Acolo s-au cunoascut , atunci au inceput discutiile in contradictoriu si tot atunci varsta serviciului a devenit la alegere.

Apoi urma tacea impusa a nevorbitului la masa.



Soba/centrala-racheta 2

Mai jos este imaginea focarului care e construit din tabla de 4-6mm


Desenul de mai jos reprezinta camera de ardere [canalul orizontal] ,adica spatiul interior al piesei de mai sus. .
- folosim samota pentru ca  metalul in contact direct cu flacara generatoare de temperaturi f. ridicate [ poate atinge 1200grade =metal inrosit], se strica
-  soba racheta clasica cu burlanul fixat in ciment refractar nu  mai permite reparatia
- o constructie doar din metal sudat ar crea zone f. fierbinti [canalul orizontal/focar] ce ar duce la transfer de caldura in alta zona decat cea a serpentinei scazand randamentul si creind totodata pericol de ardere la atingere accidentala
-Constructia din desen  face parte dintr-o conceptie modulara , soba putand fi oricand demontata pentru intretinere , iar caramizile nefiind prinse cu mortar pot fi usor inlocuite. Temperatura peretelui exterior al focarului nu va atinge valori periculoase ca in cazul metalului inrosit expus de la constructia integrala in metal.
O schita cu ansamblul constructiei :




La toamana /iarna cand o voi fi realizat deja , am sa revin cu noi desene si fotografii plus date comparative intre aceasta constructie si soba/centrala de pana acum. Desenele de mai sus reprezinta solutia ideala pentru mine , insa in functie de materialele pe care le voi gasi si de costuri ,e posibil sa apara modificari.


miercuri, iunie 17

soba//centrala -racheta

Scurta motivatie.
Zona in care locuim noi reuseste sa tina pasul cu "modernismul" romanesc ,astfel ca defrisarile sant la moda. Se taie plopii de pe marginile soselelor , se taie salciile de la malul Dunarii ca si teii din padurile dobrogene..
In baltile aflate de-alungul bratului Macin salciile sant retezate la inaltimea de 1m pentru ca din cioturile ramase sa creasca alte ramuri dand astfel nastere unor paduri de maturi ce scutesc autoritatile de replantari.
In Zaclau copacii sant doborati in zona de plaja si pescuit a galatenilor. In imagine vedeti una dintre stivele de copaci doborati
O mica parte dintre acesti copaci ajung iarna la mine in curte pentru incalzire si cu tot randamentul bun al  sobei/centrala pe care o avem  sentimentul de vinovatie ma tine departe de manifestatiile in strada ale celor ce militeaza contra defrisarilor. Solutia exista si e vorba de peleti care se fac din aproape tot ce-i vegetal , de la paie de grau pana la frunze uscate , nemaifiind nevoie de lemn.
O soba clasica  nu da randament bun cu acest combustibil insa soba racheta ,da. Asa ca ,.....motiv de bucurie pentru mine  , o noua constructie.
In aceasta postare am sa explic proiectul pe care tocmai l-am finalizat pe hartie ,cu functionare si motivatia unora dintre solutiile alese de mine :
1- Tipul de soba racheta potrivita pentru centrala.
Am notat cu A canalul ascendent si cu B canalul orizontal,focarul.

-Varianta din partea dreapta a desenului e potrivita pentru constructia unui primus ori o soba de gatit. Traseul scurt al focului face ca acesta sa ajunga la partea superioara a canalului ascendent putand incalzi eficient un vas de gatit

-Pentru ca transferul de caldura catre "serpentina" se va face  pe traseul canalului ascendent, interesul nostru este ca flacara sa se consume in aceasta zona si nu la iesire, Asa ca varianta din partea stanga a desenului e mai potrivita pentru centrala. In plus ,acest fel de constructie ne permite captusirea interioara a constructiei cu caramida refractara ce rezista bine la acele temperaturi ridicate si se poate schimba usor.
Tot la acest model de focar e mai usor de adaptat un cenusar la care sa avem acces usor , dupa cum se vede in desenul urmator:
Pentru cei care au mai citit despre sobele racheta desenul de mai sus poate parea nefamiliar in zona canalului ascendent si e normal pentru ca e vorba de  soba/centrala -racheta cu ascensiune diferentiata , solutie personala.
-In zona E  din imagine flacara se imparte pe doua canale de urcare concentrice : C si D
-Asezarea serpentinei direct pe peretele canalului ascendent ar crea probleme in mod normal datorita racirii si implicit a scaderii tirajului . Aceasta zona in mod normal se izoleaza termic tocmai pentru a nu pierde caldura ceea ce faciliteaza arderea si tirajul cum spuneam.
In cazul nostru exista doua zone de ascensiune a flacarii :
-una ,[zona D],  care e in contact cu serpentina si care cedeaza caldura pentru calorifere dar care incalzeste si peretele exterior al canalului [teavii] C din imagine ,facand mai mult decat o simpla izolatie pentru canalul C.

-a doua zona, [canalul ascendent C ], pe unde flacara urca cu viteza marita de tirajul f. bun si care genereaza caldura pentru  peretii sobei , camera centralei.

Raportul dintre cantitatile de caldura dirijate spre calorifere ori camera unde se afla centrala se poate modifica prin schimbarea diametrului tevii interioare C.
Probele preliminare constructiei definitive a centralei au aratat ca diametrul tevii D poate fi minim 150mm , iar pentru C diametrul e in jurul valorii de 95mm
Va urma
